V23990-P829-F10-PM Vincotech電源模塊
發布時間:2025-12-22 10:50:57 瀏覽:74

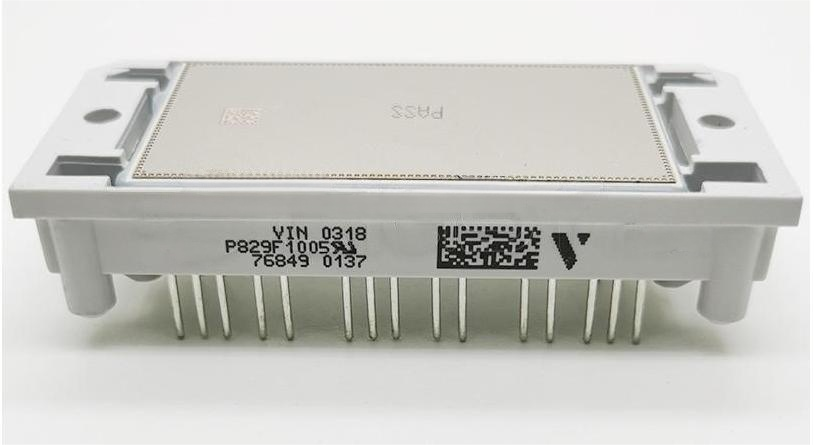

V23990-P829-F10-PM 是Vincotech(威科)推出的 flowPACK 1 系列三相逆變 IGBT 功率模塊,主要參數與特點如下:
電氣規格
阻斷電壓:1200 V
標稱芯片電流:50 A
主開關器件:第四代 IGBT(IGBT4),具有低飽和壓降、低關斷損耗、正溫度系數及短拖尾電流特性,便于并聯使用 。
集成與保護功能
拓撲:Sixpack(三相逆變橋)
內置 Kelvin 發射極端子,可提升高速開關性能
集成 NTC 溫度傳感器,實現溫度監測 。

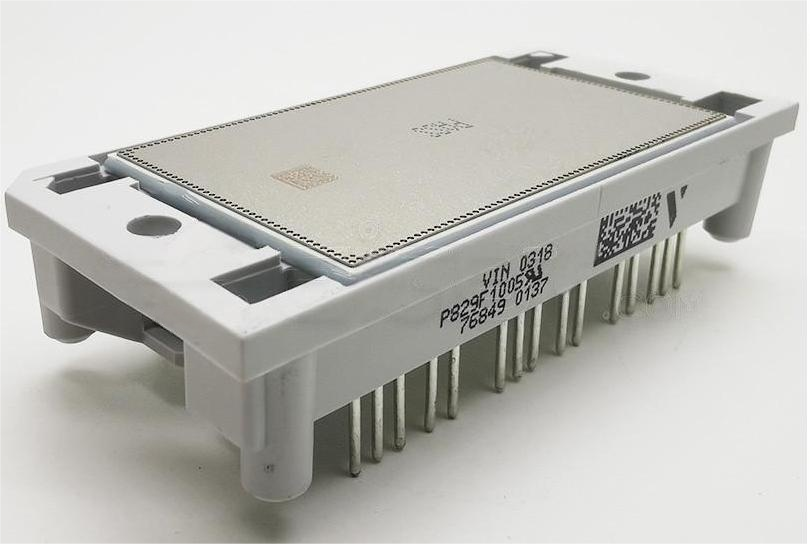

封裝與機械
封裝形式:flow 1 外殼,尺寸 82 mm × 37.4 mm,高度 17 mm
基板絕緣:Al?O? 陶瓷基板,凸形設計保證良好熱接觸,并具備熱機械應力緩沖結構
與 PCB 連接:4 個焊針塔,安裝可靠 。
應用場景
適用于三相逆變器、伺服驅動、UPS、光伏逆變等 50 A/1200 V 級別功率變換場合
Vincotech專注功率電子模塊研發與制造,覆蓋工業、新能源、電動汽車等領域。其產品涵蓋4A至1800A電流范圍、600V至2400V電壓范圍,深圳市立維創展科技優勢代理銷售Vincotech功率模塊,歡迎咨詢了解。
