MYMGM1R824ELA5RN非隔離式DC-DC電源模塊Murata村田

發布時間：2024-08-16 09:44:20     瀏覽：1641

　　MYMGM1R824ELA5RN 是一款由Murata(村田)生產的非隔離式DC-DC電源模塊，屬于Mono Block?系列。這種設備主要用于將DC電壓轉換為另一種DC電壓，并以高效率和穩定性進行輸出，特別適合需要緊湊設計和高可靠性的應用。


PART NUMBERVar
[M		Ldr
{ma
[A		W
tp]
MI		Range
M
fIk
A]		EHtn5
[隔		    ENPakae
mm		MSLQuanity
Packing
MYMGM
1R824ELA5RN		0.7-
1.8		24 12 7.5-
15.0		6.5 89.2    Yes
(Positive		10.5x 9.0x5.0
LGA		3 400 units/T&R
MYMGM
1R824ELA5RND		0.7-
1.8		24 12 7.5-
15.0		6.5 89.2    Yes
Positive		10.5x 9.0x5.0
LGA		3 100 units/T&R

注：Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。

　　關鍵特性

　　1. 型號與類型：

　　型號：MYMGM1R824ELA5RN

　　類型：非隔離式點對負載PoL DC/DC轉換器

　　2. 尺寸與電壓：

　　尺寸：10.5 x 9.0 x 5.0 mm

　　輸入電壓范圍：7.5V至15V

　　輸出電壓范圍：0.7V至1.8V

　　典型輸入電壓：12V

　　典型輸出電壓：1V

　　3. 性能與效率：

　　最大輸出電流：24A

　　控制功能包括ON/OFF 控制，具有Power Good (PGOOD)信號輸出和PMBusTM ALERT輸出

　　高達94%的最大效率

　　穩定性表現包括線性調整率和負載調整率均為-0.5%到0.5%

　　4. 保護功能與兼容性：

　　包含過電流(OCP)、過電壓(OVP)、欠電壓(UVP)和過溫度(OTP)保護

　　PMBus 1.3兼容

　　5. 應用領域：

　　PCIe/服務器應用

　　FPGA和DSP

　　數據通訊/電信系統

　　分布式總線架構(DBA)

　　可編程邏輯和混合電壓系統

相關推薦：

Murata村田非隔離電源模塊替代方案

用于PoE的隔離式DC-DC轉換器

更多Murata村田相關產品信息可咨詢立維創展。


推薦資訊

  • 美國APD高壓DC/DC模塊電源F112-N100/Y

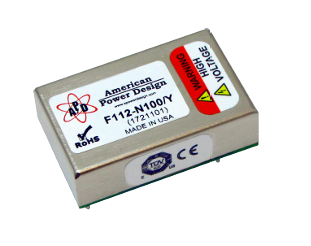

    美國APD高壓DC/DC模塊電源F112-N100/Y 2025-12-16 09:18:24
