Ampleon CLS3H3135L-700 S波段高功率GaN-on-SiC射頻功率晶體管

發布時間：2026-03-05 09:00:31     瀏覽：210

　　CLS3H3135L-700是荷蘭半導體公司Ampleon 推出的高功率 GaN-on-SiC(氮化鎵/碳化硅)HEMT 射頻功率晶體管，專為 S波段長脈沖雷達應用 設計。其關鍵定位是為 3.1 GHz ~ 3.5 GHz 頻率范圍內的高功率放大器提供強勁、可靠的RF輸出。

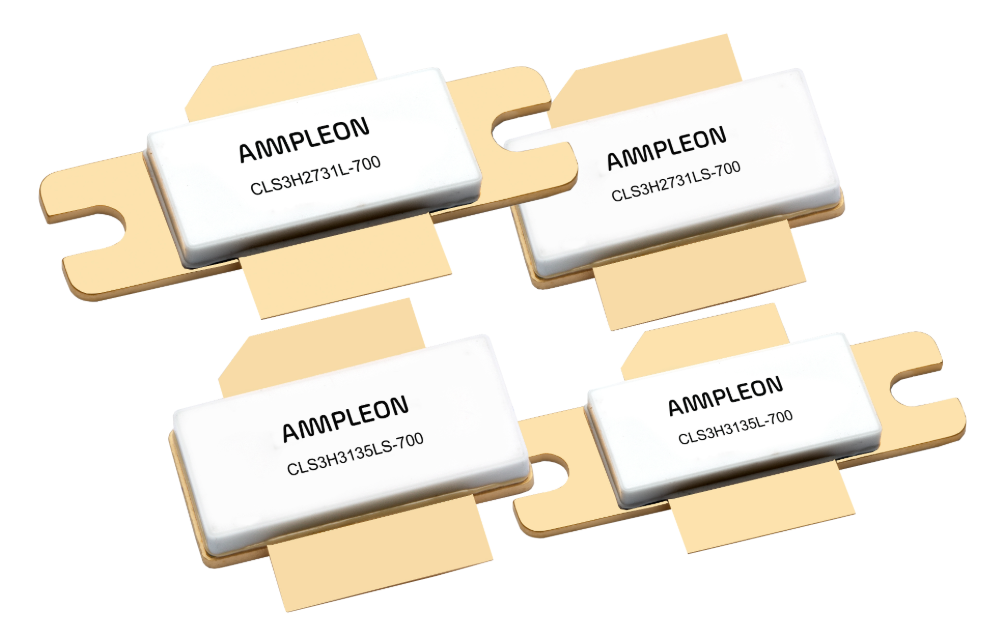

Ampleon CLS3H3135L-700 S波段射頻功率晶體管

　　主要技術參數

　　頻率范圍：3.1 GHz – 3.5 GHz

　　輸出功率：700 W 典型

　　增益：約 13.2 dB 典型

　　效率：~57%

　　工作電壓：50 V

　　包封形式：SOT502A(帶法蘭陶瓷封裝)

　　驅動類型：脈沖 RF(長脈沖支持最高 300 μs，10 % 占空比)

　　典型應用

　　CLS3H3135L-700 主要用于：

　　·S波段脈沖功率放大器(Pulsed Power Amplifiers)，常見于雷達發射鏈路

　　·ERP/CHIRP雷達系統設計

　　·空中交通控制雷達、氣象雷達、軍事與監視雷達等領域

　　·需要700 W+ 輸出功率和長脈沖工作的高功率 RF 環境

　　相關型號：

頻率范圍型號封裝
2.7 – 3.1 GHzCLS3H2731L-700SOT502A（帶法蘭）
2.7 – 3.1 GHzCLS3H2731LS-700SOT502B（無引線陶瓷）
3.1 – 3.5 GHzCLS3H3135L-700SOT502A（帶法蘭）
3.1 – 3.5 GHzCLS3H3135LS-700SOT502B（無引線陶瓷）

Ampleon是一家全球領先的射頻和功率半導體解決方案提供商，提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線，適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域，深圳市立維創展科技有限公司優勢分銷Ampleon產品線，歡迎咨詢了解。

推薦資訊

  • VCR11N單片雙N溝道JFET壓控電阻器Linear Systems
    VCR11N單片雙N溝道JFET壓控電阻器Linear Systems 2024-06-24 09:43:16

    VCR11N是Linear Systems一款單片雙N溝道JFET壓控電阻器，其主要特點包括電壓控制電阻、高關斷隔離、高輸入阻抗、增益范圍能力、簡化的驅動電壓、無電路交互和寬范圍信號衰減。應用領域包括放大器增益控制、振蕩器幅度控制、小信號衰減和濾波器構建等。

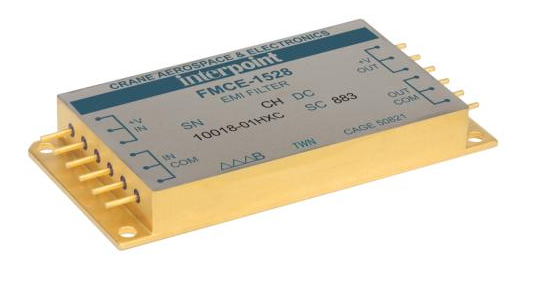

  • FMCE-1528 EMI濾波器Interpoint
