Connor-Winfield CW25-TIM GPS接收器與振蕩器模塊

發布時間：2026-01-16 08:46:58     瀏覽：23

　　CW25-TIM 是 Connor Winfield推出的超小尺寸、全集成 "GPS 授時接收機 + 數字鎖相振蕩器" 模塊，專為無線基站、5G 小基站、IEEE-1588v2 邊界時鐘、軟件無線電、電力同步、測試儀表等需要長期高精度頻率/時間參考的場景設計。把它焊到主板上，只需再配一根 GPS 天線和 3.3 V 電源，就能立即獲得：

　　1.優于 ±30 ns(RMS)的 UTC 對齊 1PPS

　　2.10 MHz 默認、150 Hz-80 MHz 可程控的低相噪時鐘

　　3.失鎖后仍能保持 <±1 μs/24 h(TCXO 版)或更高保持能力(外接 OCXO/Rb 版)

　　4.全溫度范圍 -20 °C~+70 °C 內頻率穩定度 ±280 ppb(TCXO)

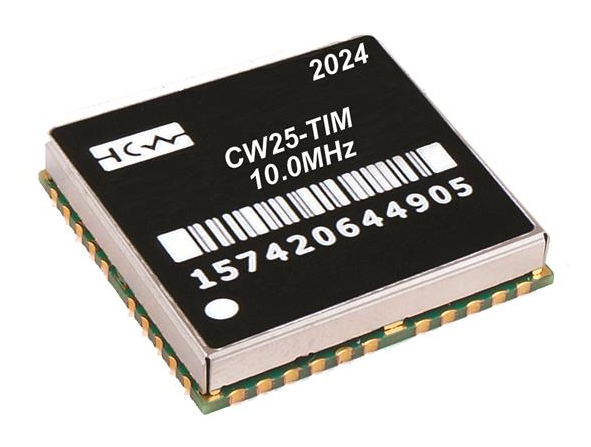

Connor-Winfield CW25-TIM GPS接收器與振蕩器模塊

　　訂購信息Ordering Information

Model NumberBase Frequency (MHz)Thermal Stability
CW25-TIM10.0 MHz±280ppb;-20 to 70°CStandard TCXO

　　CW25-TIM-10M-TCXO 標準版 10 MHz ±280 ppb

　　CW25-TIM-XXM-OCXO 客戶指定外接 10 MHz 參考版

　　主要特性

　　集成設計：將GPS接收器和數字PLL電路結合，用于馴服從GPS解決方案衍生的1 PPS信號

　　自主相位校準：能夠抵消鋸齒波誤差，消除懸掛橋接條件

　　頻率輸出：除了產生相位對齊的1 PPS輸出外，還能產生一個額外的時鐘信號，該信號與1 PPS信號相位對齊

　　可編程頻率：LVCMOS輸出可在150 Hz至80 MHz之間數字合成任意頻率

　　技術規格

　　電源電壓：3.3 VDC

　　工作溫度范圍：-20°C至+70°C

　　尺寸：25 mm x 27 mm(OEM表面貼裝封裝)

　　符合RoHS標準

　　時鐘系統

　　主時鐘：板載TCXO(溫度補償晶體振蕩器)提供系統主時鐘，用于保持性能

　　外部參考輸入：

　　可選外部1 PPS輸入

　　可選外部10 MHz時鐘輸入(如OCXO、DOCXO或銣振蕩器)，用于改善保持性能

　　應用領域

　　無線系統的高穩定性頻率參考

　　軟件定義無線電系統

　　時間戳應用

　　IEEE 1588v2協議

　　需要高精度、長期時間和頻率生成的1 PPS頻率源應用

更多Connor-Winfield晶振產品可咨詢立維創展。

推薦資訊

  • BLP8G10S-45PG雙通道45W功率晶體管Ampleon
    BLP8G10S-45PG雙通道45W功率晶體管Ampleon 2024-06-26 09:04:01

    BLP8G10S-45PG是一款高性能的雙通道45W LDMOS功率晶體管，由Ampleon公司生產，專為基站應用設計，工作頻率范圍為700 MHz至1000 MHz。該晶體管具有高效率、出色的堅固性、寬帶工作能力、優異的熱穩定性、高功率增益、集成ESD保護，并符合RoHS標準。它適用于W-CDMA、LTE和GSM等無線通信技術，提供高達20.8 dB的功率增益.

  • COOLSPAN?TECA導熱導電膠Rogers

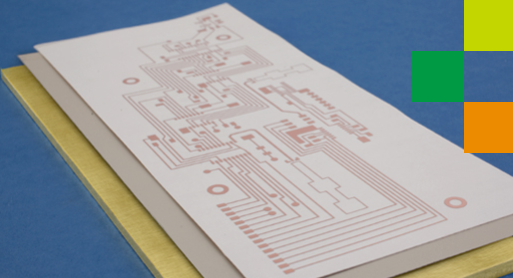

    COOLSPAN?TECA導熱導電膠Rogers 2024-02-22 08:57:38
