TA-0751003GNL iNRCORE SMPTE數字視頻巴倫轉換器

發布時間：2025-11-17 09:10:05     瀏覽：376

　　iNRCORE SMPTE Digital Video Baluns(數字視頻巴倫轉換器)是專為 高速數字視頻信號傳輸 而設計的專業級信號轉換器。該系列產品支持 SMPTE 424M/425M 標準，可高效實現 差分平衡信號?單端非平衡信號 的雙向轉換，適用于 3G-SDI、HD-SDI 等專業視頻傳輸系統。

TA-0751003GNL iNRCORE SMPTE數字視頻巴倫轉換器

　　 核心特性：

　　? 超高速率：支持 2.973 Gbps(3G-SDI 標準)

　　? 寬溫運行：-55°C 至 +125°C(軍工級穩定性)

　　? 低損耗：插入損耗 ≤4dB @1.5GHz(確保信號完整性)

　　? 多阻抗匹配：提供 50Ω/75Ω/100Ω(單端) 和 75Ω/100Ω/150Ω(差分) 多種型號

　　產品型號與規格

型號單端阻抗差分阻抗數據速率典型應用
TA-0751003G75Ω100Ω2.973Gbps廣播級攝像機、高清制作切換臺
TA-0751503G75Ω150Ω2.973Gbps長距離同軸電纜傳輸系統
TA-0501003G50Ω100Ω2.973Gbps測試儀器、高速數據采集設備
TA-0750753G75Ω75Ω2.973Gbps短距離背板互聯
TA-1001003G100Ω100Ω2.973Gbps專業音頻/視頻混合設備

　　關鍵性能參數

　　信號完整性優化

　　插入損耗：≤4dB @1.5GHz(高信號保真度)

　　回波損耗：≥6dB @1.5GHz(減少反射干擾)

　　 機械與可靠性

　　微型封裝：7.37×3.81×6.10mm(緊湊設計，適合高密度PCB布局)

　　工業級防護：環氧樹脂封裝 + MSL3 防潮等級

　　焊接兼容性

　　回流焊峰值溫度：≤220°C(符合 J-STD-020D 標準)

　　最大回流次數：2 次(確保焊接可靠性)

iNRCORE公司是一家全球領先的電源和磁性元件制造商，產品包括變壓器、線圈、電感器、磁性軟件和其他相關組件，主要應用于軍事、航空航天、通信、醫療、工業控制等領域。更多INRCORE相關產品信息可咨詢立維創展。

推薦資訊

  • 88E3082-C1-BAR1I000以太網收發器Marvell
    88E3082-C1-BAR1I000以太網收發器Marvell 2023-08-01 16:41:30

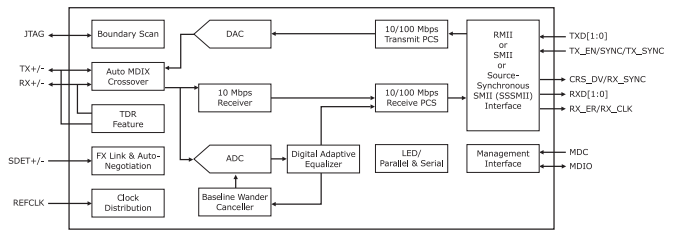

    Marvell??Alaska?88E3082和88E3083是根據MarvellDSP的第3代8端口10/100BASE-T迅速以太網（FE）收發器。88E3082-C1-BAR1I000提供行業內最低的功能損耗，各個端口僅有150mW，從而實現相對較高的端口密度和較低的FE交換機成本。
