Focus Microwaves D2005負載牽引系統0.5-20GHz

發布時間：2025-07-09 08:49:54     瀏覽：1745

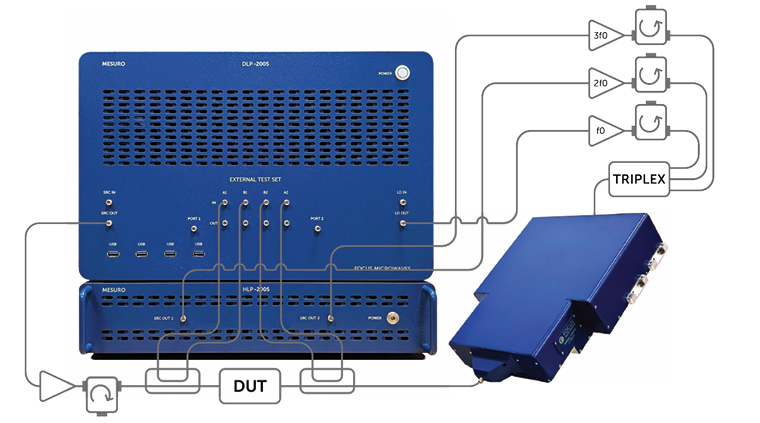

Focus Microwaves D2005負載牽引系統0.5-20GHz

S 參數性能摘要（典型值）** |DLP

CWPulse
ModelFrequency Range IGHz]Dynamic Range ldB]Average Power ldBmlMin.Width Ins]Dynamic range ldB]Peak Power ldBml
  D20050.5-870302007030
8月20日6565
  D40050.5-87070
8月20日6565
20-406060
負載牽引性能摘要（典型值）** |DLP

CWPulse
ModelFrequency Range IGHz]Dynamic Range ldB]Average Power ldBmlMin.Width Ins]Dynamic range ldBlPeak Power IdBml
  D20050.5-20>6030200>6030
  D40050.5-40

　　1. 基本功能

　　用途：用于射頻功率放大器(PA)和器件的性能優化(如效率、線性度)。

　　頻率范圍：0.5–20 GHz(覆蓋5G、雷達等應用)。

　　負載調節方式：支持有源/無源/混合負載牽引，可調諧阻抗。

　　2. 主要特點

　　高精度：動態范圍>60 dB，適合小信號和大功率測試。

　　多模式支持：CW、脈沖RF、脈沖DC等。

　　諧波優化：可選2~6回路，優化基波和諧波阻抗。

　　3. 典型應用

　　PA設計(優化PAE、增益、線性度)。

　　微波器件(如GaN、LDMOS)特性分析。

　　快速產線測試(自動化校準)。

　　4. 硬件配置

　　標準主機(30 dBm功率)，可選高功率擴展(>50 dBm)。

　　支持外接耦合器、功放和諧波信號源。

　　5. 軟件支持

　　基礎軟件(DMCS)支持S參數和負載牽引。

　　高級選件(如D2H諧波牽引、DPU-LP脈沖測試)。

更多Focus Microwaves 相關產品信息可咨詢立維創展。
