HXI WHMB-19 WR-19諧波混頻器40-60GHz
發布時間:2024-11-29 08:51:21 瀏覽:1509

WHMB-19是一款高性能的諧波混頻器系列,提供低轉換損耗且無需偏置。適用于與安捷倫(Agilent)和羅德與施瓦茨(Rohde & Schwarz)頻譜分析儀一起使用,用于頻率擴展應用。
產品特點
低轉換損耗
平坦的頻率響應
頻率覆蓋高達500 GHz
無偏置的反并聯二極管對
應用領域
頻譜分析
毫米波儀器
信號處理
鎖相環
技術規格(Agilent)
頻率范圍:40-60 GHz
頻率帶寬:U波段
波導設計:WR-19
中頻范圍:直流至1000 MHz
本振諧波數:10(4)
本振頻率范圍:4(10)GHz至6(15)GHz
轉換損耗:35(20)dB
本振電平:+18 dBm
法蘭:UG383/U-M
輸出連接器:SMA-F
偏置要求:無需偏置
連續波射頻輸入電平:+16 dBm
射頻輸入VSWR:小于3.5:1
HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司,主要為國防、太空和航空市場提供廣泛的產品線,包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等,頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品,歡迎咨詢了解。
推薦資訊

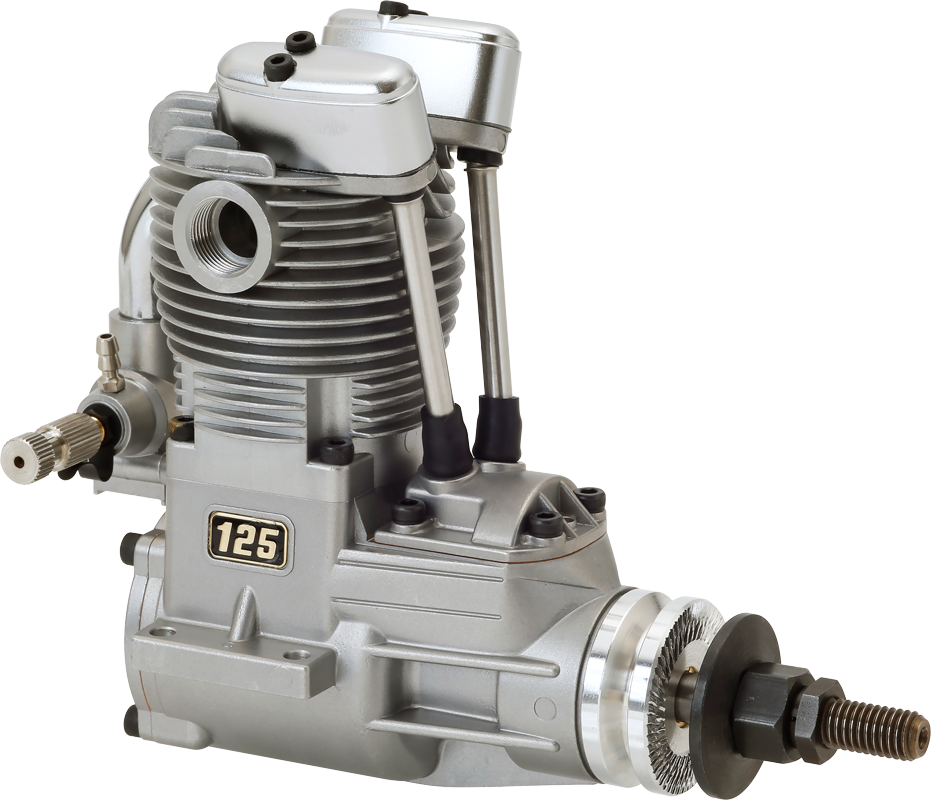

SAITO Engines?四沖程發動機FA-125a-125aGK是將實機的樣式重現到單汽缸中,在20CC級別中是世界級的微型、輕巧作為第一標準,以高性能和耐久力為重點設計的發動機。
