ACPF-7A24帶通濾波器Broadcom博通

發布時間：2024-05-31 09:25:35     瀏覽：2119

　　Broadcom博通的ACPF-7A24是一款專為移動Wi-Fi/藍牙設備設計的芯片級帶通濾波器，其工作頻段覆蓋2401 MHz至2481.5 MHz。這款濾波器的設計重點在于與LTE Band 7、38、40A和41B等其他無線通信標準實現和諧共存，因此它具備對相鄰頻譜的高衰減能力。

ACPF-7A24帶通濾波器Broadcom博通

　　描述

　　ACPF-7A24采用了博通公司創新的薄膜體聲波諧振器(FBAR)技術，這種技術賦予了濾波器超小型和高質量因數的特性。此外，博通的先進微罩連接晶圓技術使得ACPF-7A24的封裝尺寸非常緊湊，僅為0.585 mm x 0.721 mm，最大高度為0.244 mm，比常見的0402尺寸的表面貼裝技術(SMT)元件還要小。該濾波器兼容高容量、無鉛SMT焊接工藝，可以直接安裝到印刷電路板(PCB)或傳遞模組上。

Part NumberNumber of DevicesContainer
ACPF-7A24-BLK100Tape strip or Gel-Pack
ACPF-7A24-TR11000178 mm(7-inch)ree
ACPF-7A24-TR25000178 mm (7-inch)ree

　　特點

　　- 輸入/輸出阻抗為50Ω

　　- 無需外部匹配電路

　　- 低插損，有助于減少信號損失

　　- 高抑制，有效隔離不需要的信號

　　- 子mini尺寸，占用空間極小

　　- 高功率額定值，最大功率額定值為+27 dBm

　　- 環境友好，符合RoHS 6標準，不含鹵素和TBBPA

　　- 高抑制能力使其能夠在2.5GHz頻段與其他設備同時操作

　　規格

　　- 性能保證溫度范圍：-30oC至+85oC

　　- Wi-Fi帶通插入損耗(絕對值)：典型值為1.2 dB，在+25oC時

　　- Wi-Fi帶通插入損耗(通道平均值)：典型值為0.9 dB，在+25oC時

　　應用

　　ACPF-7A24主要應用于那些需要與多種無線標準共存的Wi-Fi/藍牙移動通信設備，確保在多頻段操作環境中提供清晰的信號通道。

深圳市立維創展科技有限公司，優勢渠道分銷Broadcom產品，價格和現貨資源優勢明顯，歡迎咨詢。

推薦資訊

  • QT1123L80M-32.768KHz CMOS低電流高溫RTC晶振芯片
    QT1123L80M-32.768KHz CMOS低電流高溫RTC晶振芯片 2025-02-12 09:20:48

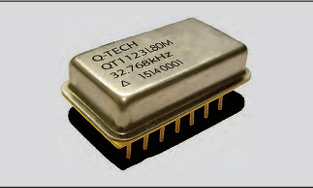

    QT1123L是Q - Tech公司生產的高性能實時時鐘（RTC）芯片，專為高溫應用設計，具備低功耗、高穩定性等特點，能為需精確時間記錄和數據存儲的設備提供可靠時鐘方案。其特性包含特定輸出頻率、工作電壓、寬工作與存儲溫度范圍等參數，還提供報警、中斷等功能。該芯片適用于數據記錄和實時時鐘功能，采用SPI總線接口支持快速通信，可通過時鐘控制寄存器選擇多種輸出頻率。它采用Kovar材料封裝，抗腐蝕且適合惡劣環境，引腳功能豐富，能滿足不同連接和控制需求。
